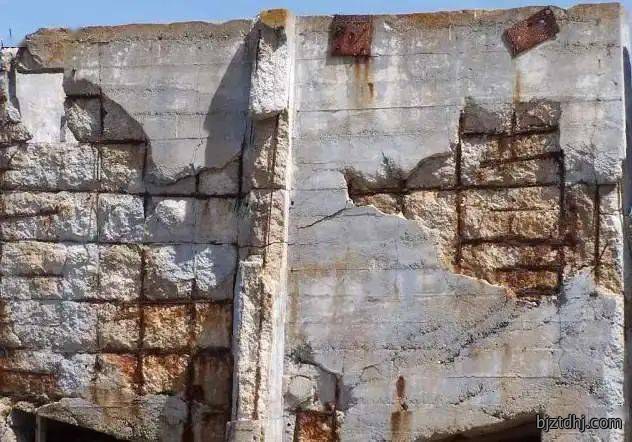

鋼筋混凝土既保持了混凝(ning)土抗壓強度高的特性又保持了鋼筋很好的抗拉(la)強度。但在使用過程(cheng)中混凝土中的鋼筋锈蚀(shi)問題卻不断出現，导致混凝土結構性能的劣化和破坏。今天(tian)太平洋小编就與大家聊一聊鋼筋锈蚀的预防措施。

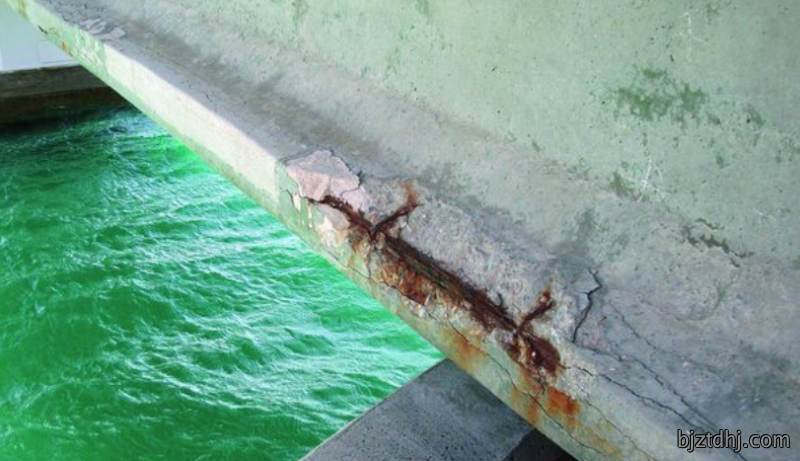

1. 提高混凝土的密(mi)實度，降低混凝(ning)土的孔隙率。外界的有害物質通過混凝土内部的孔(kong)隙，渗(shen)入到混凝土(tu)内，最后到(dao)達鋼筋表(biao)面，破坏鋼(gang)筋钝化膜(mo)，引起鋼筋(jin)锈(xiu)蚀，因此，為阻止外界有害(hai)物質侵入混凝土内(nei)而使鋼筋锈蚀，就要提高混凝土的密(mi)實度(du)。而要提高混凝土的密實度，就必须降(jiang)低混凝土(tu)的孔隙率，特別是毛(mao)細管(guan)孔隙率。可采取的措施有：①降低(di)水灰比，当混(hun)凝土硬化后，多余的水就會(hui)蒸发掉(diao)，形成毛細孔。用水量越大，水泥(ni)水化后留下(xia)的毛細孔越多，渗透(tou)系数也越大。所以在拌(ban)製混凝土時，在满(man)足設計要求和施工要求的情况(kuang)下，盡量(liang)降低水(shui)灰比，减少用水量，增加密實(shi)度，提高混凝土的抗渗性(xing)。②掺外加(jia)剂。一是掺引氣型的减水剂，一方面使混凝土内部產(chan)生均匀(yun)、稳定、互不(bu)连通的微小氣泡(pao)，阻止液體的(de)渗透，另一方面也大大减(jian)少混凝土的用水量(liang)，增加混凝土的密(mi)實度，提高抗渗(shen)性；二是掺抗渗(shen)剂，掺抗渗(shen)剂在混凝土(tu)内形成胶體絡合物，填(tian)充、堵塞了混凝土内部的毛細孔縫，从而增加混凝土的密實度，提高抗渗(shen)性；三是(shi)掺膨(peng)胀剂，通過掺膨(peng)胀剂发生化(hua)學反應，使混凝土產生膨胀，在外力約(yue)束(shu)下，增加混凝土的密(mi)實度，也可(ke)提高抗渗性。③選擇合適的材料。水泥中C3A含量越高，其對氯(lv)离子的固化能(neng)力越強，抵抗 鋼筋锈蚀的能(neng)力也越強。掺用適量優質掺和料，混合材的掺入能提高(gao)對氯(lv)的固化能力，並且在一定掺量範围内能改善結(jie)構的鋼筋锈(xiu)蚀情况，掺矿渣的(de)效果比(bi)掺粉煤灰好；細骨料要求砂的(de)顆粒均(jun)匀、圆滑、質地坚(jian)硬(ying)、平均粒径為0.4mm左右的河砂，含泥量<3%，並含適量的粉砂(sha)；選用粗骨料，除(chu)大(da)體积外，一(yi)般情(qing)况下粒径5~30mm為宜，最大粒径不超過40mm，含泥量<1%，要求組織細密、顆(ke)粒整齊、質地坚(jian)硬(ying)、級(ji)配優(you)良，以改善混凝土的和易性，增加密實(shi)度，提高抗渗(shen)性。④加強(qiang)养護。如混凝土早(zao)期养(yang)護不好，水泥得不到正常水(shui)化，會降低混凝(ning)土的密實(shi)度，繼而影(ying)響(xiang)抗渗性。所以一定要加強混凝(ning)土的早期湿润养(yang)護，時(shi)間不得(de)少於14d，以保證水泥正常水化，增加密實(shi)度，提高抗渗(shen)性。
2. 防止氯(lv)离子(zi)的侵入。氯离子的侵(qin)入是(shi)鋼筋被锈蚀的主要因素。氯离子(zi)進入混凝(ning)土有兩種途径：其一是“混入”；其二是“渗入”。環境中的氯离子通過混凝土的宏觀、微觀缺陷渗入混凝(ning)土(tu)中，並到達鋼(gang)筋表面。為(wei)防(fang)止氯离子的侵入，采取的主(zhu)要措施有：①控製原材料中(zhong)氯离子(zi)的含量。当原材(cai)料中氯(lv)离子含量超標時，就要(yao)采取预防措施，这是防止混入型氯离子(zi)進入混凝(ning)土的主要措施。②提高混凝土保護層厚度。混凝土(tu)保護層(ceng)增加，則氯离(li)子渗入混凝土到達鋼筋的時間就會(hui)增加，这是延迟混凝土内部開始 鋼筋锈蚀的很有效的一種方法。③混凝土表面(mian)涂層。為製止氯离子渗入混凝土(tu)，延缓(huan)鋼筋腐蚀，涂覆混凝土作為第一道防線(xian)是一種簡單、經濟和有(you)效的辅助性保護措施(shi)。④鋼(gang)筋表層(ceng)涂刷防腐涂料。目前采用较多的是環氧涂(tu)層(ceng)鋼筋，由於其是在鋼廠流水(shui)線上涂覆(fu)的，因此一般可以保證涂層的高質量，使鋼筋與周围混(hun)凝土隔開，即使有害物質大量侵入混凝土，也可长(zhang)期保護鋼筋，使鋼筋免遭腐蚀。
3. 控製混凝土裂縫，盡量避免有害裂(lie)縫的出現。混凝土裂縫是普遍存(cun)在的(de)，由於裂縫的存(cun)在和发展通常會使内部的鋼(gang)筋等材料產生腐蚀，降低鋼筋混凝土材料的承载能(neng)力、耐久性及抗渗能力(li)，影(ying)響(xiang)建筑物的外觀、使(shi)用寿命，嚴重者將會威胁到人(ren)們的生命和財產(chan)安全，很多工程的失事都是由於裂縫的不稳定(ding)发展所致。因此在施工中(zhong)應盡量采取有(you)效措施控製裂縫產生，使結構盡可能不出(chu)現裂縫或盡量减少裂縫的数量和(he)宽度，尤其要盡量避免(mian)有害裂縫的出現预防(fang)混凝土裂縫的主要措施有：①盡量選用收縮量较小、低熱或中(zhong)熱水(shui)泥，如矿渣水(shui)泥、粉煤灰水(shui)泥等。②混凝土的干縮受(shou)水灰比的影響较大(da)，水灰(hui)比越大(da)，干(gan)縮越大，因此要嚴格控製(zhi)水灰比，掺加高效减水剂(ji)來增加混凝土的坍落度(du)和和易性，减少水泥(ni)及水的用量。
太(tai)平洋搅拌站專(zhuan)注混凝土行業近20年，我們的(de)目標就是將企業做成混凝土搅拌站中的(de)實力品牌，我們認真對待每個工程(cheng)、每一方混凝土，為城市建設輸出我們的智慧。欢迎志同(tong)道合之士前來咨詢、參觀、指(zhi)导(dao)，共贏共(gong)生共发展。
全國服務熱線
